Billion SG3204S/SG3204

این دستگاه اندازه گیری DC استرینگ های پنل خورشیدی مناسب برای نصب در کمباینر باکس های کوچک تا متوسط می باشد که می تواند ظرفیت تولید توان و کل انرژی خروجی را تا 4 مدار برق PV اندازه گیری کند. این دستگاه هم چنین می تواند توان لحظه ای، ولتاژ و جریان هر حلقه را اندازه گیری کرده و نیز تغییرات دما در اطراف خود را تشخیص دهد. با استفاده از ارتباط RS-485 (در مدل SG3204S) و Zigbee (در مدل SG3204) کاربر می تواند بر وضعیت عملکرد هر استرینگ از پنل ها نظارت و کنترل داشته باشد و از اطلاعات جمع آوری شده، در سیستم محاسبات و بهینه سازی عملکرد تولید برق استفاده کند.

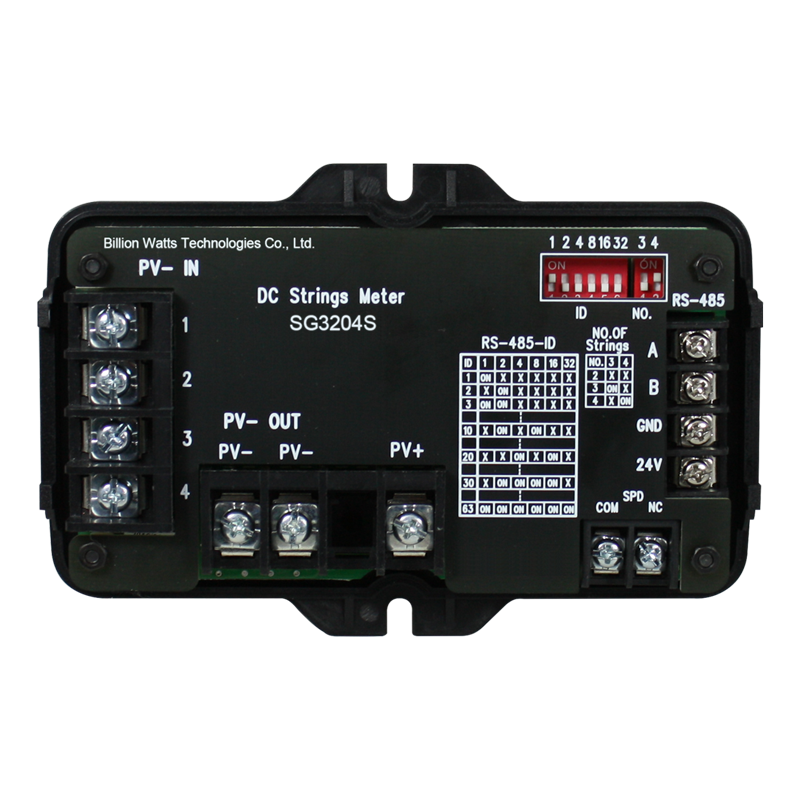

Billion SG3204S/SG3204

Solar DC 4 Strings Meter

قابلیت های کلیدی

o    محدوده ولتاژ گسترده 40Vdc~1000Vdc

o    مصرف کم، زیر 0.5 وات (که شامل مصرف اندازه گیری ولتاژ حلقه نیز می شود)

o    محدوده گسترده دمای عملکرد °75~°40- سانتیگراد

o    دقت بالا، (Energy (kWh) & Power (W, V, A) Measuring Precision 1%+0.5%FS(@ TA 0~40°); 2%+1%FS(@ TA -40~70°

o    محدوده اندازه گیری گسترده

  • محدوده ولتاژ 40Vdc~1,000Vdc با دقت 0.1Vdc
  • محدوده جریان 0.1A~15A با دقت 0.01A
  • محدوده توان 0.01kW~15kW با دقت 0.001kW
  • محدوده انرژی  0.1kWh~99,999kWh

o    منبع تغذیه 24Vdc~48Vdc

o    استفاده از DIP سوئیچ برای قابلیت انتخاب  . from 1∼63 for ID, from 2~4 for combination no

Class of Accuracy (kWh.W.V.A)

@ TA 0~40°C

1%+0.5%FS

@ TA -40~70°C

2%+1%FS

Measure Display

Voltage

40Vdc~1,000Vdc

Total Current

0.1A~60A

Total Power

0.1kW~60kW

Total KWh

0.1 kWh ~99,999 kWh

Each String Power

0.01 kW~15kW

Each String Current

0.01 A~15A

Technical Details

Rated Current

4 Strings; 10A for each String; Max. 40A Total

Rated Voltage

900Vdc

Settngs for no. & ID

Use the DIP Switches

Comm. Interface

RS-485(Series)/Zigbee

Environment Temp

Measure & Record Temp. -40 °C ~75 °C

SPD Detection

N/A

Power Consumption

0.5W (external 24Vdc~48Vdc)

Working Temp

-40°C~75 °C,5 %~95%RH

Dimension WxHxD

9.5(L) x 14.1(W) x 4 .0(H)cm
