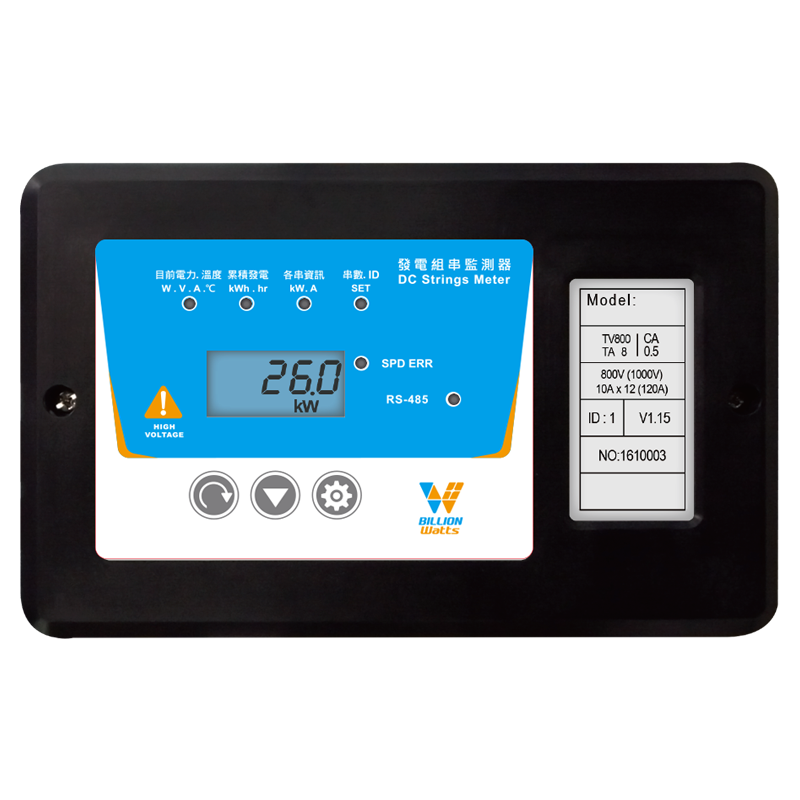

Billion SG3212S/SG3212

این دستگاه اندازه گیری DC قادر به اندازه گیری پارامترهای توان در 1 تا 12 دسته از استرینگ های پنل خورشیدی و مجموع برق تولید شده در هر استرینگ و نیز در مجموع تمامی استرینگ هاست. این دستگاه می تواند توان لحظه ای هر استرینگ، ولتاژ و کیلووات ساعت را روی صفحه LCD خود نمایش دهد. از طریق ارتباط ZigBee (در مدل SG3212) و یا RS-485 (در مدل SG3212S) کاربر می تواند از راه دور بر عملکرد هر یک از استرینگ ها کنترل و نظارت داشته باشد و با  استفاده از تحلیل داده های به دست آمده در محاسبات سیستم کنترلی سبب عملکرد بهینه تولید توان شود. این دستگاه محدوده دمایی عملکرد گسترده ای دارد و قادر به فعالیت در محیط های خشن با حفظ دقت و پایداری بالا می باشد

Billion SG3212S/SG3212

Solar DC 12 Strings Meter

قابلیت های کلیدی

  • محدوده ولتاژ گسترده 150Vdc~1,000Vdc
  • مصرف کم، زیر 3 وات (که شامل مصرف اندازه گیری ولتاژ حلقه نیز می شود)
  • محدوده گسترده دمای عملکرد °75~°40- سانتیگراد
  • دقت بالا، (Energy (kWh) & Power (W, V, A) Measuring Precision 1%+0.5%FS(@ TA 0~40°); 2%+1%FS(@ TA -40~70°
  • محدوده اندازه گیری گسترده
    • محدوده ولتاژ 40Vdc~1,000Vdc با دقت 0.1Vdc
    • محدوده جریان 0.1A~15A با دقت 0.01A
    • محدوده توان 0.01kW~15kW با دقت 0.001kW
    • محدوده انرژی  0.1kWh~99,999kWh
  • منبع تغذیه از پنل های خورشیدی

عملکرد و نمایش

این دستگاه مجهز به نمایشگر LCD با نور پس زمینه آبی است که با حرکت دکمه ها و جابجایی در آن اطلاعات مختلف را به شما نشان می دهد. این دستگاه می تواند مقدار کل توان، جریان، ولتاژ و انرژی در هر استرینگ را نمایش داده و این پارامترها را به صورت میانگین و درصدی در هر 90 ثانیه نیز نشان دهد.

Class of Accuracy (kWh.W.V.A)

@ TA 0~40°C

0.5%+0.5%FS

@ TA -40~70°C

1%+0.5%FS

Measure Display

Voltage

150Vdc~1,000Vdc

Total Current

0.1A~120A

Total Power

0.1kW~120kW

Total KWh

0.1 kWh ~99,999 kWh

Each String Power

0.01 kW~15kW

Each String Current

0.01 A~15A

Technical Details

Rated Current

Each 10A, Total Max. 120A

Rated Voltage

900Vdc

Settngs for no. & ID

on-board setting DIP switches

Comm. Interface

RS-485(Series)/ ZigBee

Environment Temp

SPD Error

SPD Detection

N/A

Power Consumption

SPD Error

Working Temp

-40°C~75 °C,5 %~95%RH

Dimension WxHxD

124 x 220 x 38 (mm)
